螺旋型精轧螺纹钢连接器

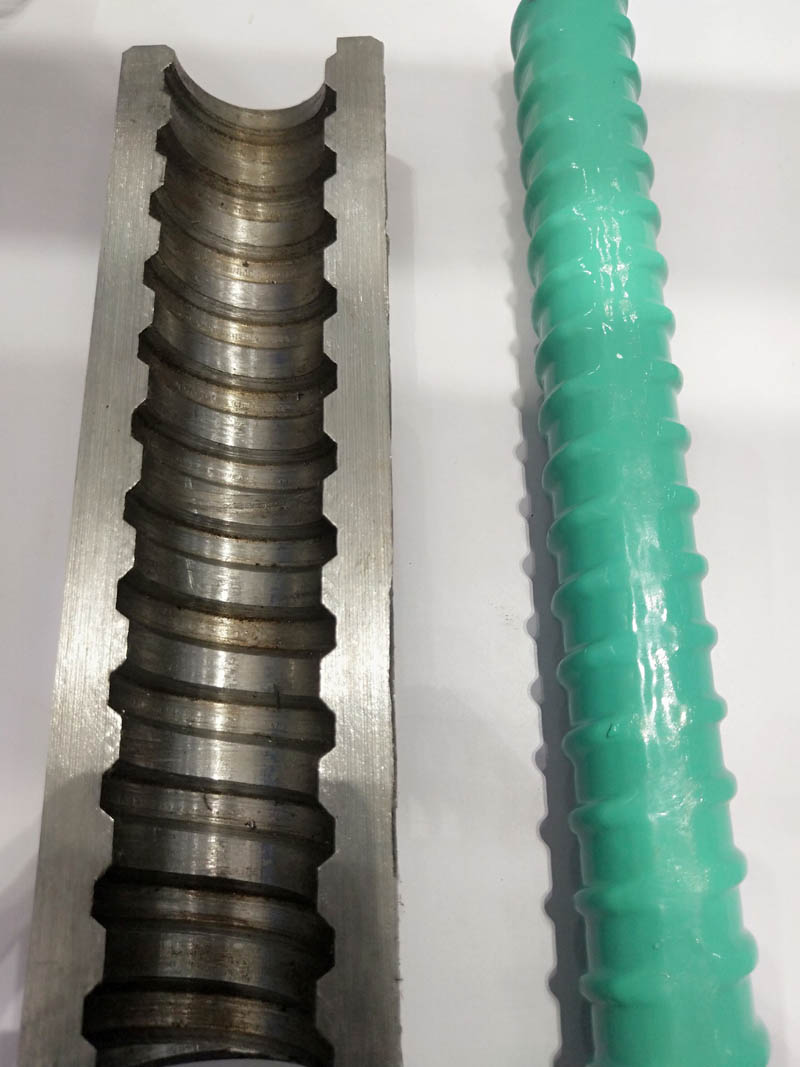

1:一种螺旋型精轧螺纹钢连接器,连接器2整体呈圆柱形，连接器的两端设有内螺纹5,内螺纹5的螺距与螺旋型螺纹钢1外表面的横肋的节距相对应形成螺旋连接,连接器2两端的内螺纹5的旋向相同,连接器两端的内螺纹5之和占连接器2整体长度的2/3,连接器2呈空心的柱形，连接器2中间部位的内表面为光面4,光面的两端与连接器两端的内螺纹5之间设有退刀槽6。

2 :一种螺旋型精轧螺纹钢连接器(参见附图3),连接器2整体呈圆柱形，连接器2的两端设置有内螺纹5,连接器2的中间部位的内表面设有与连接器两端的内螺纹相同的内螺纹5,连接器内表面的内螺纹5连接成同一条螺旋线。其余结构参照实施例1。

[0026]实施例3:-种螺旋型精轧螺纹钢连接器(参见附图4附图5),连接器2呈实心的

圆柱形,圆柱形的四个极轴部位设有四块对称的夹持面3,连接器内螺纹5的根部设有退刀

槽6,实心的两端面为锥形面。其余结构参照实施例1。

[0027]实施例 4:- -种螺旋型精轧螺纹钢连接器(参见附图6) ,连接器2整体呈棱柱形，

连接器2的两端设置有内螺纹5,其余结构参照实施例1或实施例2或实施例3。

[0028]以上所述的实施例只是本实用新型的几种较佳方案,并非对本实用新型作任何形

式上的限制，在不超出权利要求所记载的技术方案的前提下还有其它的变体及改型。
