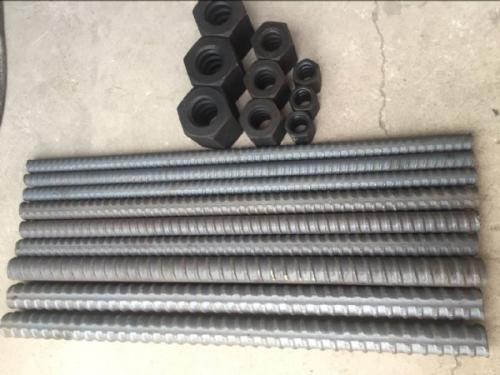

制造预应力螺母的方法

1.制造预应力螺母的方法,其特征在于:将废碳钢熔解,造渣,加入碳以及金属元素,熔化,造渣,将钢水浇注入用树脂砂造好的模具型腔中,冷凝后即可得到螺母。

2.根据权利要求1所述的方法，其特征在于所述金属元素为铬、锰、硅、铜、和铝。

3.根据权利要求2所述的方法，其特征在于螺母的化学成分终为,碳0.2~0.7%、铬0.1 ~ 4%、锰0.1 ~ 2%、硅0.1 ~ 2%、铝0. 02 ~ 0.5%、铜0.02 ~ 0.5%,其余为铁。

4.根据权利要求1所述的方法,其特征在于在钢水浇注之前,在模具腔型的树脂砂螺牙砂芯的表面涂覆一层树脂砂涂料。

5.根据权利要求4所述的方法,其特征在于所述涂料的成分为1~30%重量的碳、1~30%重量的氮、0.1 ~ 5%重量的钨、0.1 ~ 5%重量的硅、1 ~ 10%重量的铁、0.1 ~ 1%重量的镍,其余为无水乙醇。

6.根据权利要求1所述的方法,其特征在于当温度值为1550"C~ 1800°C时,将钢水浇注入用树脂砂造好的模具型腔中。

7.根据权利要求1所述的方法,其特征在于当温度值为1600C~ 1700°C时,将钢水浇注入用树脂砂造好的模具型腔中。

8.一种预应力螺母,其特征在于通过权利要求1-7任一-所述的方法制造得到。

9.一种树脂砂涂料，其特征在于所述涂料的成分为1~30%重量的碳、1~30%重量的氮、0.1~5%重量的钨、0.1~5%重量的硅、1~10%重量的铁、0.1~1%重量的镍，其余为无水乙醇。
